Awaria konsoli nie zawsze oznacza uszkodzenie prostych podzespołów, takich jak porty HDMI czy gniazda zasilania. Czasem problemem jest usterka układu BGA (Ball Grid Array) specjalnego chipu, który odpowiada m.in. za grafikę, procesor lub kontrolę zasilania. W takich przypadkach konieczna jest wymiana lub reballing układu BGA, czyli jedna z najbardziej zaawansowanych form naprawy elektroniki.
Czym jest układ BGA w konsoli?
Układy BGA to scalone procesory i kontrolery montowane na płycie głównej konsoli za pomocą setek mikroskopijnych kulek lutowniczych. Stosuje się je w:
- procesorach APU i GPU,
- kontrolerach zasilania,
- układach pamięci.
To właśnie od nich zależy stabilność i wydajność konsoli.
Dlaczego układy BGA ulegają awarii?
Najczęstsze przyczyny uszkodzeń to:
- przegrzewanie się konsoli i wysychanie pasty termoprzewodzącej,
- mikropęknięcia kulek lutowniczych na skutek rozszerzalności cieplnej,
- wady fabryczne lutowania,
- uszkodzenia po przepięciach lub zalaniach.
Objawami są m.in.: brak obrazu, resetowanie się konsoli, kody błędów czy całkowity brak reakcji na włącznik.

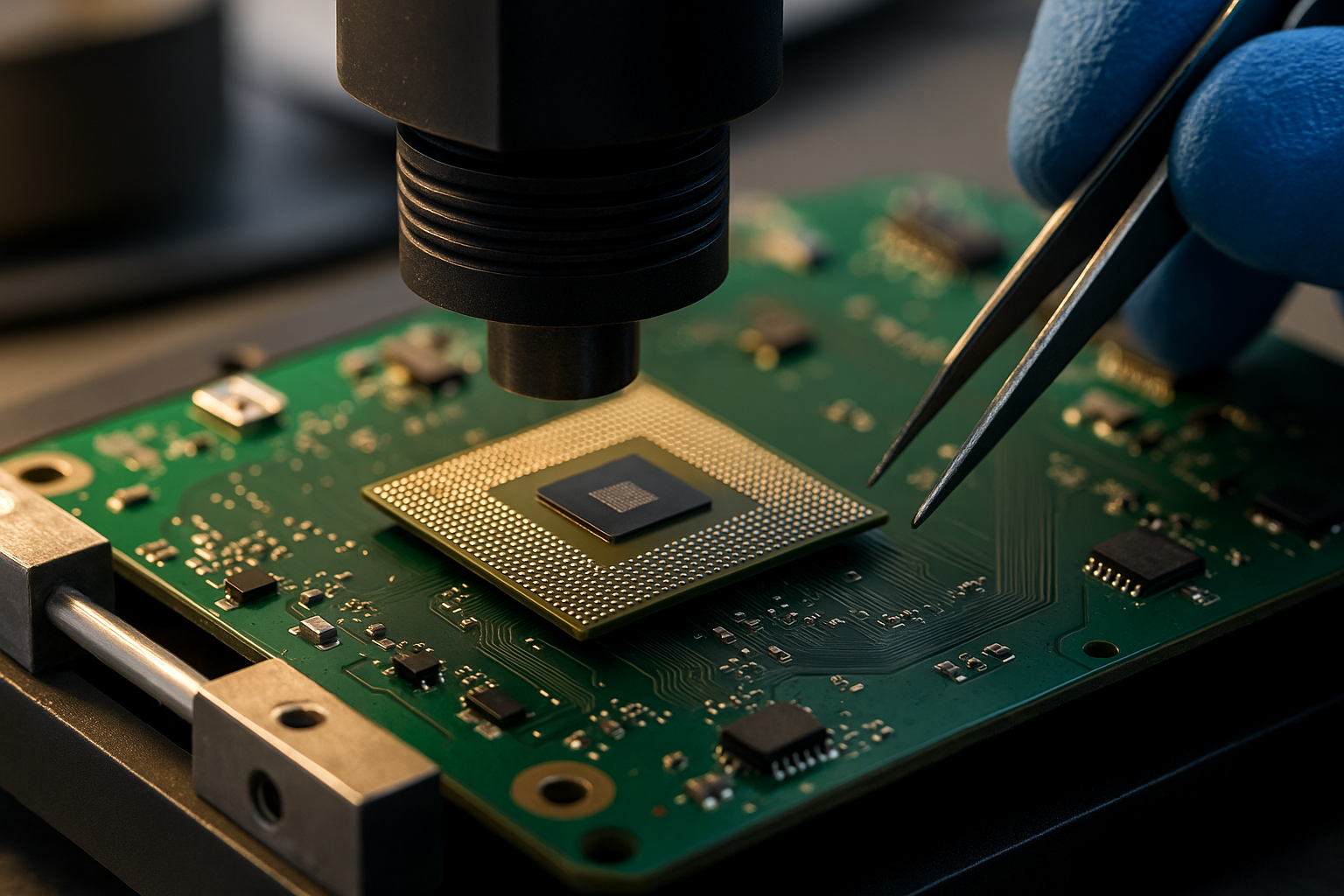

Proces wymiany układu BGA krok po kroku
1. Diagnostyka
Za pomocą pomiarów napięć i specjalistycznych testerów określa się, który układ BGA jest uszkodzony.
2. Demontaż uszkodzonego układu
Na profesjonalnej stacji lutowniczej BGA układ jest podgrzewany do odpowiedniej temperatury i bezpiecznie zdejmowany z płyty głównej.
3. Czyszczenie pól lutowniczych
Pozostałości starej cyny usuwa się przy pomocy plecionki i topnika, aby przygotować płytę do montażu nowego układu.
4. Reballing lub wymiana
- Reballing – nałożenie nowych kulek lutowniczych na stary układ i ponowny montaż.
- Wymiana układu – montaż fabrycznie nowego chipu BGA.
5. Montaż i testy
Po przylutowaniu układu płyta główna jest testowana w konsoli, aby upewnić się, że urządzenie działa stabilnie i nie przegrzewa się.
Czy reballing zawsze pomaga?
Reballing może rozwiązać problem w wielu przypadkach, jednak jeśli sam układ jest fizycznie uszkodzony, konieczna jest jego pełna wymiana. Dlatego tak ważna jest prawidłowa diagnostyka wykonana przez nasz serwis.
Wymiana układu BGA w naszym serwisem w Krakowie – ABCLAP
W ABCLAP – Serwisie Konsol i Laptopów w Krakowie wykonujemy:
- reballing i wymianę układów BGA w konsolach PS5, PS4, Xbox Series X|S, Xbox One i Nintendo Switch,
- profesjonalną diagnostykę płyt głównych,
- pełne testy obciążeniowe po naprawie,
- gwarancję na wykonane usługi.
Podsumowanie
Wymiana układu BGA w konsoli to jedna z najtrudniejszych napraw, wymagająca specjalistycznego sprzętu i doświadczenia. Dzięki niej wiele konsol uznanych za „martwe” może wrócić do pełnej sprawności.
Masz problem z konsolą, która nie uruchamia się lub wyświetla błędy? Skontaktuj się z nami. ABCLAP – Serwis Konsol i Laptopów w Krakowie, a my przywrócimy ją do życia!
